컴팩트한 TNC Series

제품소개
모델명컴팩트한 TNC Series
제조사YUKIWA SEIKO INC.

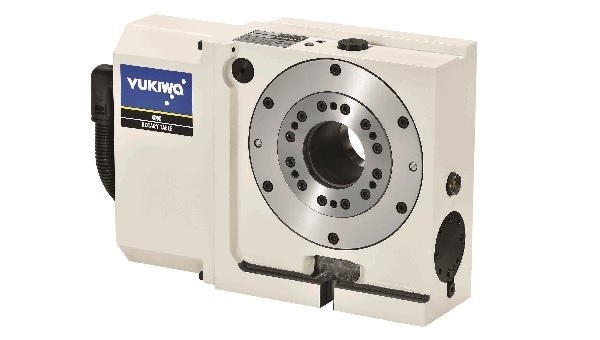

제품이미지 컴팩트한 TNC Series

동급의 세계 최고 얇은 몸체구조로 소형 머시닝센터의 공간활용에 최적



최적공간 : 박형 사이드 테이블 STT 시리즈와 조합하여 지그의 공간을 최대한 활용할 수 있는 설계 가능
뛰어난 방수성 : 절삭유 유입을 막는 오토에어퍼지 기능을 표준으로 장착



모델 TNC200L TNC250L
테이블 직경 (mm) Ø130 Ø145
센터 높이 (mm) 160 200
테이블 기준홀 (mm) 70H7 깊이10 90H7 깊이10
테이블 관통경 (mm) Ø65 Ø72
클램프방식 공압 (0.5 ~ 0.7MPa)
클램프토크 (N・m) 340 (0.5MPa) 700 (0.5MPa)
분할정도 (누적) 30초 이내 20초 이내
허용 작업하중 수직 하중 (N) 10,000 10,000
수평 하중 (N.m) 380 500
원주 방향 (N.m) 300 550
허용 관성모멘트
     (Kg.m2)		 수평 사용 0.5 1.0
수직(눕혀) 사용 1.0 2.0
감속비 1/90 1/90
최대회전수 (min-1) 33.3 33.3
가이드 피스 폭 (mm) 14h7 18h7
제품 무게 (kg) 43 74
외형치수 PDF 외형치수PDF 외형치수PDF
