YNC170-M2

제품소개
모델명 YNC170-M2
제조사 YUKIWA SEIKO INC.

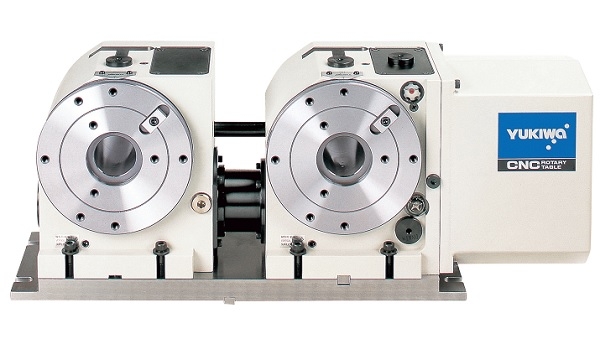

제품이미지

두개의 가공물을 동시에 가공할 수 있는 Two-Spindle 로터리테이블



강력 클램프 : 내장형 공유압(Air-Hydraulic) 유니트에 의한 동급 최대의 클램핑 토크
방수구조 : 절삭유 유입을 막는 오토에어퍼지시스템(PAT.)을 표준으로 장착



모델 R 타입 YNC170R-M2
L 타입 YNC170L-M2
테이블 직경 (mm) Ø170
센터 높이 (mm) 160
테이블 기준홀 (mm) 60H7 깊이10
테이블 관통경 (mm) Ø45
클램프방식 공압 (0.5 ~ 0.7MPa)
클램프토크 (N・m) 260 (air pressure 0.5MPa)
분할정도 (누적) 30초 이내
허용 작업하중 (N) 수직 하중 9,000
수평 하중 3,000
원주 방향 3,000
허용 관성모멘트-각축 (Kg.m 2 ) 0.25
감속비 1/120
최대 회전수 (min -1 ) 25
가이드 피스 폭 (mm) 12h7
제품 무게 (kg) 100
외형치수 PDF 외형치수PDF
