ERB 90 (EDM 전용모델)

제품소개
모델명 ERB 90 (EDM 전용모델)
제조사 YUKIWA SEIKO INC.

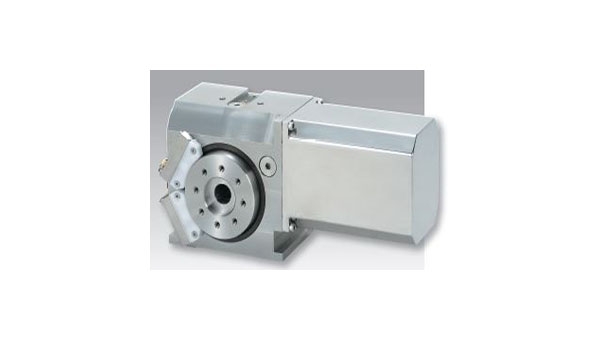

제품이미지

Wire Cutting Machine, 방전가공기에 장착할 수 있는 방수구조의 EDM 전용 모델 입니다.


경량, 컴팩트 구조 : 전체높이 149mm의 최적구조로 장비와 간섭을 최소화
EDM 장비에 최적화 : 테이블직경 Ø90mm, 센터높이 65mm
방수 구조 : 완전 밀폐의 방수구조로 구성
녹 방지 : 스테인레스 스틸 프레임 및 외장 구성품


모델 ERB90
테이블 직경 (mm) Ø90
센터 높이 (mm) 65
테이블 기준홀 (mm) Ø40H7 depth 10
테이블 관통경 (mm) Ø21
허용관성 모멘트 (kg.m -2 ) 0.03 (30kg at Ø90)
최대 공작물 직경 (mm) Ø21
윤활 시스템 Oil bath system
분할정도 (누적) 40초 이내
감속비 1/60
최대회전수 (min -1 ) 10
제품 무게 (kg) 19.5
방수 등급 IP68 동급 수준
표준부속품 지그(2sets), 에어퍼지 및 배기용 Air tube(3m)
외형치수 PDF 외형치수PDF
