TNT Series

제품소개
모델명 TNT Series
제조사 YUKIWA SEIKO INC.

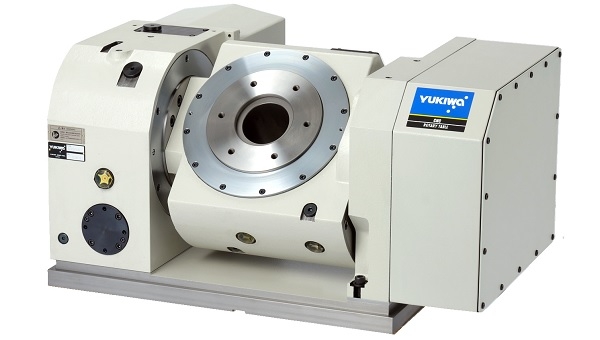

제품이미지

컴팩트한 구조로 머시닝센터의 공간활용에 적합한 2축 틸팅 로터리테이블



정밀분할 : 내구성이 우수한 특수합금 Worm wheel 구조로 정밀도 유지
방수구조 : 절삭유 유입을 막는 오토에어퍼지 기능을 표준으로 장착
고속회전 : 회전축 41.6 min-1의 고속분할 능력으로 비가공 시간의 단축 (TNT100/170)



모델 R 타입 - TNT170R TNT250R
L 타입 TNT100L TNT170L -
축 회전축 경사축 회전축 경사축 회전축 경사축
테이블 직경 (mm) Ø100 - Ø120 - Ø180 -
테이블 기준홀 (mm) 50H7 x 23 - 55H7 x 45 - 90H7 x 10 -
테이블 관통경 (mm) Ø36x86, Ø28 - Ø40 - Ø72 -
테이블 수평높이 (mm) 180 - 240 - 295 -
경사축 센터높이 (mm) - 135 - 180 - 225
경사축 범위 (mm) 110° ∼ -20°
클램프방식 공압 (0.5 ~ 0.7MPa) 공압 (0.5 ~ 0.7MPa) 공압 (0.5 ~ 0.7MPa)
클램프토크 (N・m) 200 320 520 1,100 1,050 1,200
분할정도 (누적) 35초 이내 40초 이내 30초 이내 45초 이내 25초 이내 40초 이내
감속비 1/72 1/120 1/72 1/120 1/90 1/120
최대회전수 (min-1) 41.6 25 41.6 25 22.2 16.6
제품 무게 (kg) 80 138 280
가이드 피스 폭 (mm) 14h7 14h7 18h7
