고속회전형 JNCH Series

제품소개
모델명 고속회전형 JNCH Series
제조사 YUKIWA SEIKO INC.

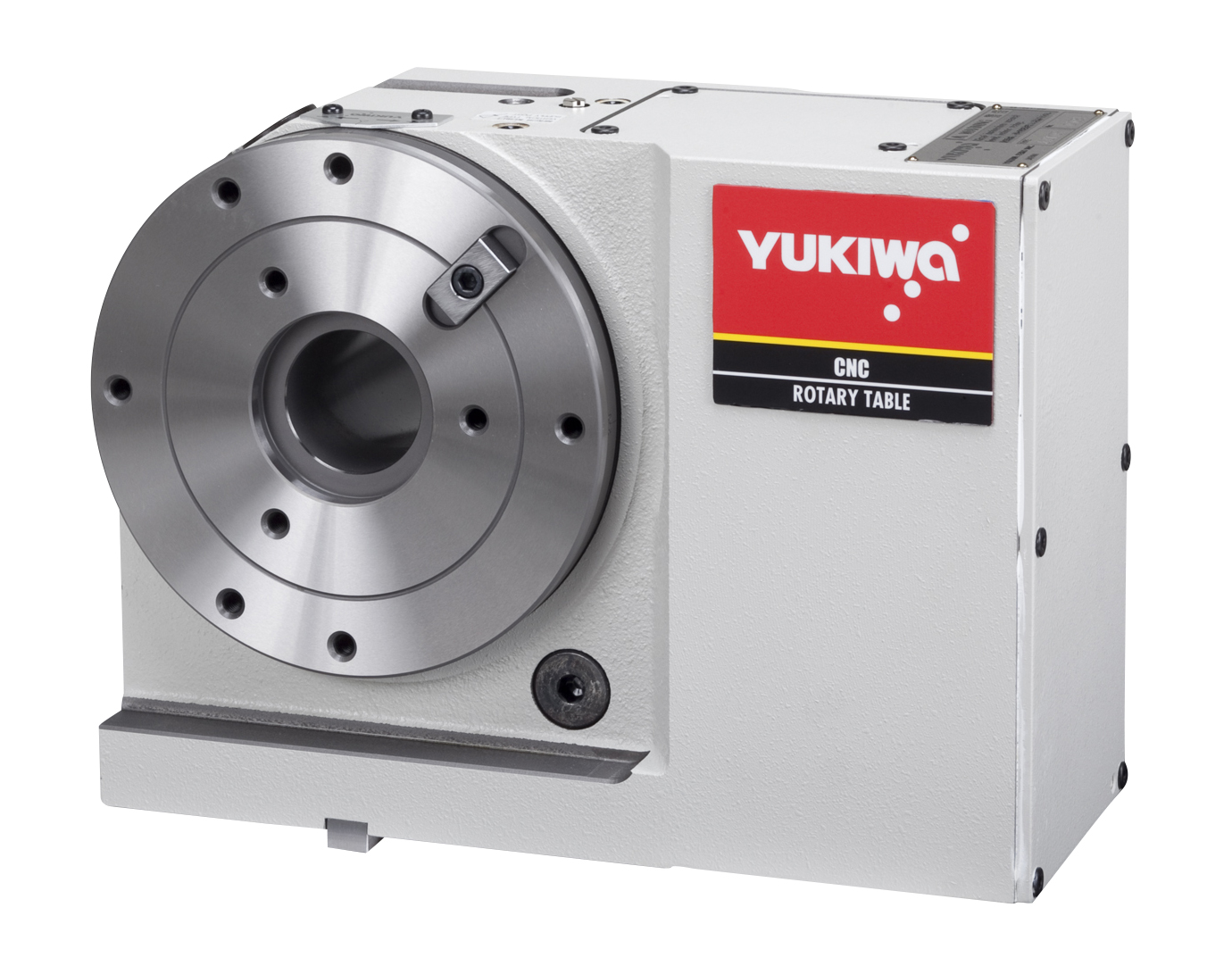

제품이미지

JNC 시리즈 대비 분할속도가 두배 더빠른 고속 로터리테이블 입니다.



정밀분할 : 내구성이 우수한 특수합금 Worm wheel 구조로 정밀도 유지
방수구조 : 절삭유 유입을 막는 오토에어퍼지 기능을 표준으로 장착
JNC 시리즈 호환 : 척플렌지, 심압대 등이 JNC시리즈와 100% 호환



모델 R 타입 JNC140R JNC170R JNC200R JNC250R
L 타입 JNC140L JNC170L JNC200L JNC250L
테이블 직경 (mm) Ø140 Ø170 Ø200 Ø250
센터 높이 (mm) 110 135 160 200
테이블 기준홀 (mm) 40H7 깊이10 60H7 깊이10 70H7 깊이10 90H7 깊이10
테이블 관통경 (mm) Ø28 Ø45 Ø56 Ø72
가이드 피스 폭 (mm) 14h7 14h7 18h7 18h7
클램프 방식 공압 (0.5 ~ 0.7MPa)
클램 프토크 (N・m) 120 (0.5MPa) 230 (0.5MPa) 450 (0.5MPa) 650 (0.5MPa)
분할 정밀도 (누적) 40초 이내 30초 이내
허용 작업하중 (N) 수직 하중 4,000 5,000 7,000 8,000
수평 하중 2,000 3,000 4,000 5,000
원주 방향 2,000 1,700 2,600 3,500
허용 관성모멘트
     (Kg.m 2 ) 		수직 사용 0.125 0.25 0.5 1.0
수평 사용 0.06 0.125 0.25 0.5
감속비 1/36 1/45 1/45 1/45
최대 회전수 (min -1 ) 83.3 66.6 66.6 66.6
제품 무게 (kg) 27 38 58 86
외형치수 PDF 외형치수PDF 외형치수PDF 외형치수PDF 외형치수PDF
