강력한 YNCP Series

제품소개
모델명 강력한 YNCP Series
제조사 YUKIWA SEIKO INC.

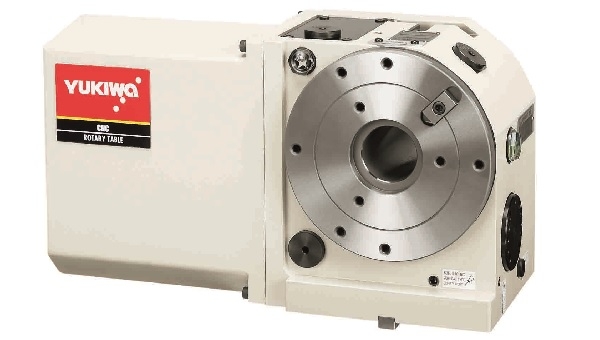

제품이미지

고강성베어링 구조로 중절삭 및 중량물 가공에 탁월한 성능



강력 클램프 : 내장형 공유압(Air-Hydraulic) 유니트에 의한 동급 최대의 클램핑 토크
정밀분할 : 내구성이 우수한 특수합금 Worm wheel 구조로 정밀도 유지
방수구조 : 절삭유 유입을 막는 오토에어퍼지 기능을 표준으로 장착



모델 R 타입 YNCP170R YNCP200R YNCP250R
L 타입 YNCP170L YNCP200L YNCP250L
테이블 직경 (mm) Ø170 Ø200 Ø250
센터 높이 (mm) 135 160 200
테이블 기준홀 (mm) 60H7 깊이10 70H7 깊이10 90H7 깊이10
테이블 관통경 (mm) Ø45 Ø56 Ø72
클램프 방식 공압 (0.5 ~ 0.7MPa)
클램프 토크 (N・m) 550 (Air 0.5MPa) 850 (Air 0.5MPa) 1050 (Air 0.5MPa)
분할정도 (누적) 30초 이내 25초 이내 20초 이내
허용 작업하중 (N) 수직 하중 9,000 10,000 11,000
수평 하중 4,000 6,000 7,000
원주 방향 4,000 6,200 7,000
허용 관성모멘트
     (Kg.m 2 ) 		수직 사용 0.5 1.0 2.0
수평 사용 0.25 0.5 1.0
감속비 1/90 1/90 1/90
최대 회전수 (min -1 ) 33.3 33.3 33.3
가이드 피스 폭 (mm) 14h7 18h7 18h7
제품 무게 (kg) 43 69 114
