대형 빅보어 BNC Series

제품소개
모델명 대형 빅보어 BNC Series
제조사 YUKIWA SEIKO INC.

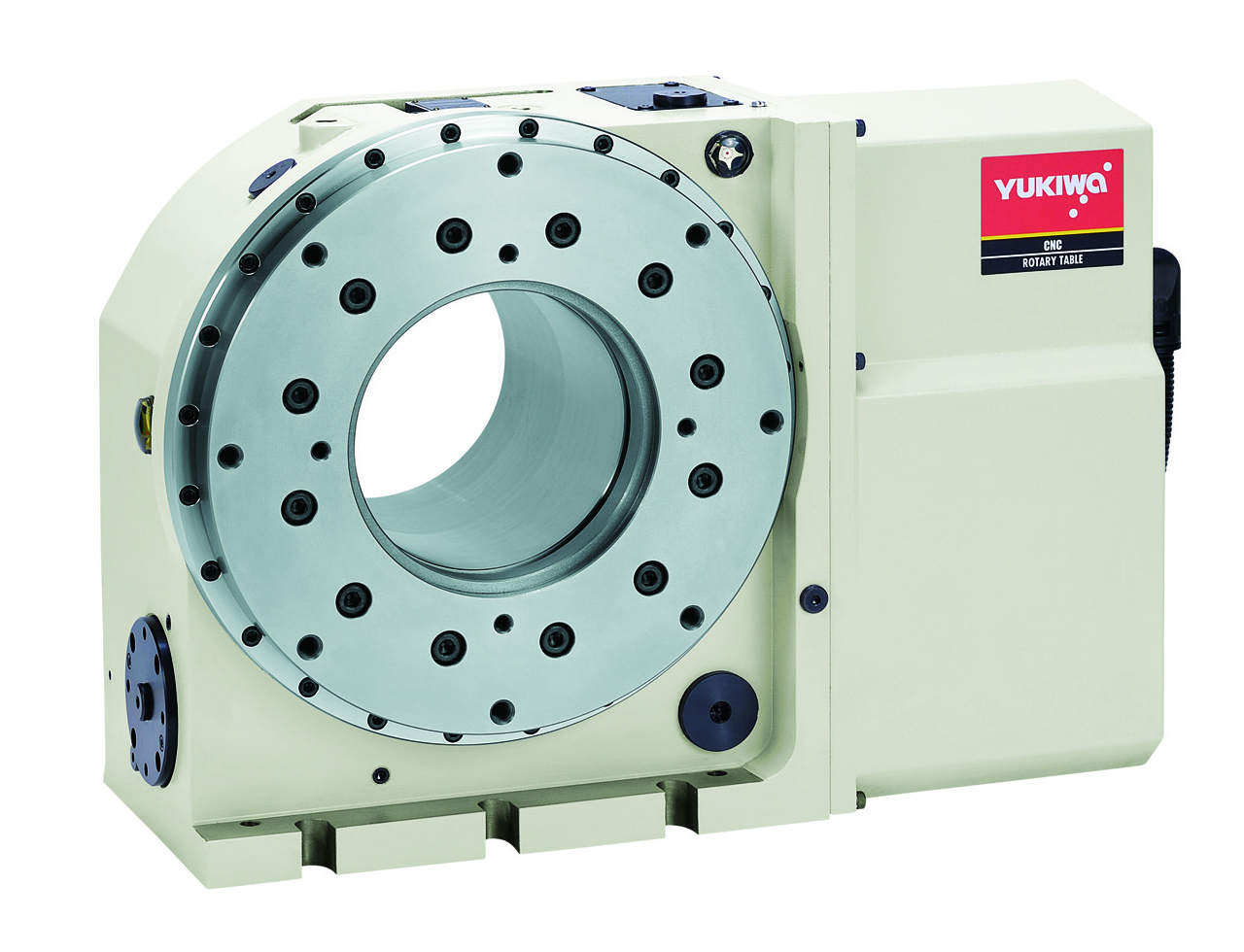

제품이미지

동급 모델중 최대의 테이블 관통경(Ø160mm)인 BIG-BORE type 로터리테이블 입니다.


강력 클램프 : 내장형 공유압(Air-Hydraulic) 유니트에 의한 동급 최대의 클램핑 토크
고강성 베어링구조 : 대구경의 특수베어링 지지에 의한 로터리테이블의 강성유지
정밀분할 : 누적 각도분할정도 20초 이내의 높은 정밀도


모델 R 타입 BNC320R BNC400R
L 타입 BNC320L -
테이블 직경 (mm) Ø320 Ø330
센터 높이 (mm) 230 260
테이블 관통경 (mm) Ø160 Ø180
클램프방식 공압 (0.3 ~ 0.5MPa) 공압 (0.3 ~ 0.5MPa),
유압(3.5MPa)
클램프토크 (N・m) 3,000 (air pressure 0.5MPa) 4,500 (air pressure 0.5MPa)
분할정도 (누적) 20초 이내 20초 이내
허용 작업하중 (N) 수직 하중(N) 18,000 40,000
수평 하중(N・m) 1,320 2,260
원주 방향(N・m) 2,800 4,200
허용 관성모멘트
       (Kg.m2)		 수직 사용 5.00 10.00
수평 사용 2.50 5.00
감속비 1/90 1/120(표준), 1/180(옵션)
최대회전수 (min-1) 22.2 16.6
제품 무게 (kg) 175 360
외형치수 PDF 외형치수PDF 외형치수PDF
