2축 틸팅 TNT-M2 Series

제품소개
모델명 2축 틸팅 TNT-M2 Series
제조사 YUKIWA SEIKO INC.

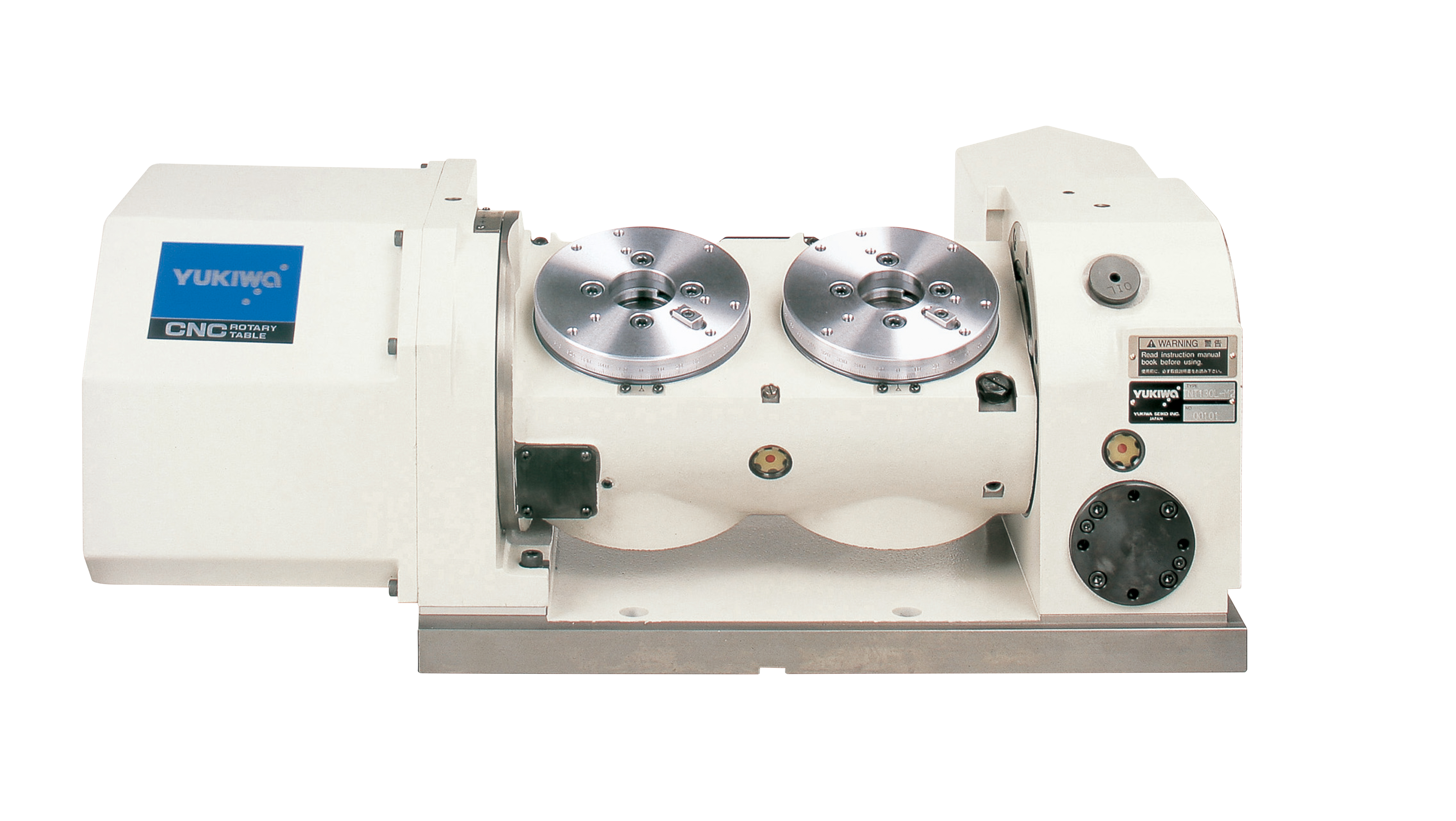

제품이미지

5면 가공물을 동시에 가공할 수 있는 Two-Spindle Tilting 로터리테이블



Compact Body : 소형 머시닝센터에도 탑재가 가능한 컴팩트한 구조
방수구조 : 절삭유 유입을 막는 오토에어퍼지시스템(PAT.)을 표준으로 장착



모델 R 타입 - TNT200-M2
L 타입 TNT140-M2 -
축 회전축 경사축 회전축 경사축
테이블 직경 (mm) Ø140 - Ø200 -
테이블 기준홀 (mm) 40H7 깊이 10 - 70H7 깊이 10 -
테이블 관통경 (mm) Ø28 - Ø46 -
테이블 수평높이 (mm) 210 - 290 -
경사축 센터높이 (mm) - 150 - 230
경사축 범위 (mm) - 110°∼-20° - 110°∼-20°
테이블센터 거리 (mm) 165 320
클램프 방식 공압 (0.5 ~ 0.7MPa) 공압 (0.3 ~ 0.5MPa)
클램프 토크 (N・m) 200 320 700 1,200
분할 정밀도 (누적) 35초 이내 40초 이내 25초 이내 40초 이내
허용 작업하중 수직 하중 (N) 4,000 4,000
수평 하중 (N.m) 100 480
원주 방향 (N.m) 150 450
허용 관성모멘트-각축 (Kg.m2) 0.1 0.1
감속비 1/72 1/120 1/72 1/120
최대 회전수 (min-1) 41.6 25 41.6 25
가이드 피스 폭 (mm) 14h7 18g6
제품 무게 (kg) 120 350
