로터리테이블 (YUKIWA)

HOME > 제품소개 > 로터리테이블 (YUKIWA)

대형, 전용기용 NCT, NCR Series

제품소개
모델명 대형, 전용기용 NCT, NCR Series
제조사 YUKIWA SEIKO INC.

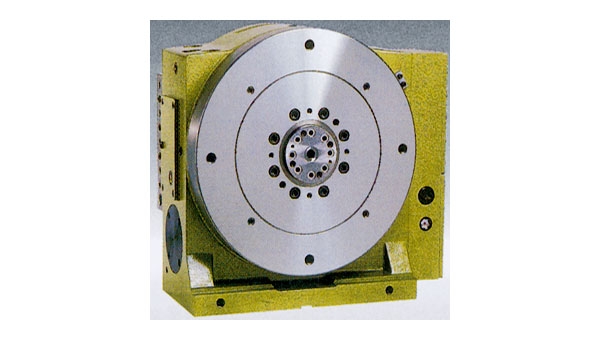

제품이미지

Ø320부터 Ø630까지의 대형, 다용도로 설치가능한 대형 인덱스테이블



정밀분할 : 내구성이 우수한 특수합금 Worm wheel 구조로 정밀도 유지
고강성 : 충분한 강성의 본체구조와 강력한 클램핑 구조로, FMS라인, NC전용기 등의 탑재에 최적
JIG 설계 용이 : 테이블 상면이 Tap, 또는 T홈 구조로, JIG 용 서브테이블 등의 설계가 용이한 구조
빌트인 로터리 조인트 : NCR(S/B)410, NCT500, NCT(S/U/B)630은 로터리 조인트 내장 타입이 준비되어 있습니다.



테이블 직경 (mm) Ø320 Ø410 Ø500 Ø630
수직(눕혀사용) 전용모델 NCT320 NCR410 NCT500 NCT630
수평 겸용모델 NCT320W NCRS410 NCTS630
모터 상부 부착형 NCTU320 NCTU410 NCTU500 NCTU630
모터 후방 부착형 NCTU320 NCTB410 NCTB500 NCTB630
NCRB410
테이블 상면 높이 (mm) 230 220
(U,B는 230) 		300 320
감속비 (토탈) 1/90 ~ 1/180
백래쉬 제거 방식 듀얼 리드 웜기어 방식
클램프 방식 유압 (3Mpa)
클램프 토크 (N.m) 750 1,200 3,100 4,500
분할정도 (누적) 20초 이내
제품 무게 (kg) 220 245 475 700

* 특별사양 등의 다양한 고객의 요청에 대응이 가능합니다.
* 제어방식은 전용 콘트롤러 또는 부가축 사양 모두 가능합니다.
