Super G1 Chuck (SGC)
Super G1 Chuck (SGC) – 특장점
고정밀 · 고강성 · 고파지력의 밸런스를 극대화한 엔드밀 전용 콜릿척.

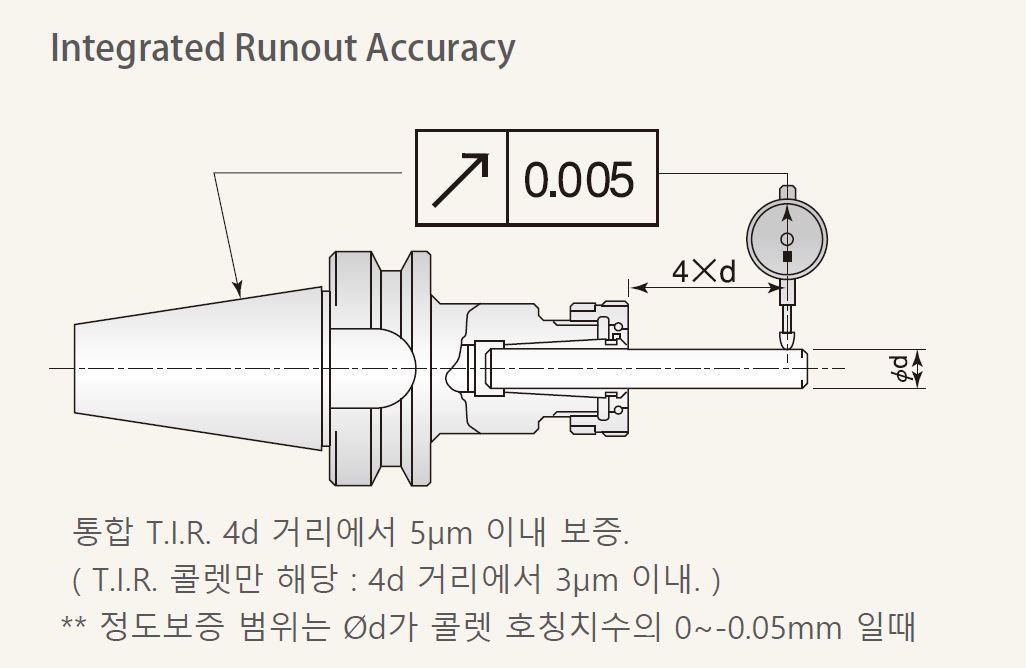

총합 런아웃(공구 끝단)
5 µm 보증
(G 콜릿 사용 시)
으로 안정된 가공 품질에 기여합니다.
1) 고강성 · 고파지력
- 고속/고능률 가공에는 런아웃만 좋다고 충분하지 않습니다. 파지력 과 본체 강성 이 핵심입니다.

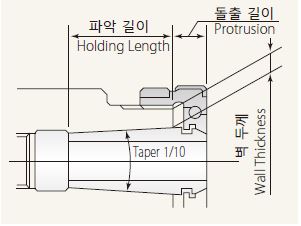

- 콜렛의 돌출량을 최소화 하고, 본체 콜렛 삽입부의 벽 두께를 두껍게 설계해 비틀림/진동을 억제합니다.
- 엔드밀의 횡절삭(측면 가공)에서 높은 억제력과 가공 안정성을 제공합니다.

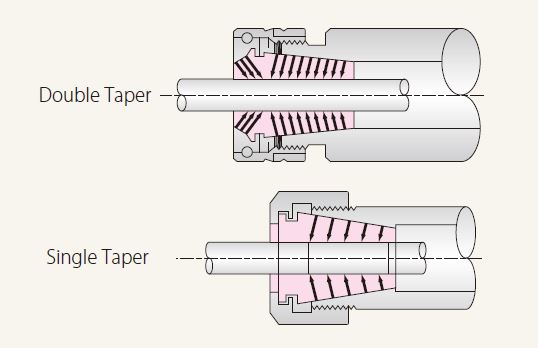

2) 더블 테이퍼(Double Taper) 설계
- 콜렛을 두 개의 테이퍼로 고정 하는 구조로, 넓은 면적에서 균일하게 힘을 전달합니다.
- 미세 진동 억제, 공구 편심 억제에 유리하며, 동일 조건에서 더 높은 파지력 을 확보합니다.
3) 런아웃 관리 & 가공면 향상
- 총합 런아웃 5 µm 보증 (G 콜렛 사용 시)으로 미세 가공/고속 가공에서 공구 수명 및 가공면 균일도에 유리합니다.
- 진동/소음 억제로 면품위 개선 및 치수 안정 에 기여합니다.

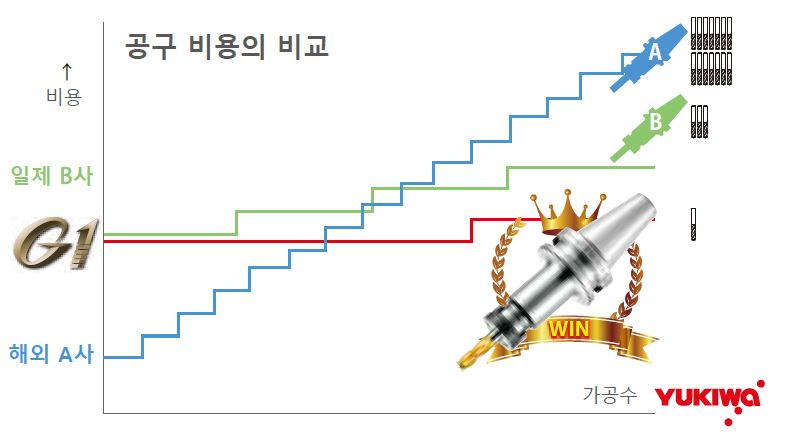

4) 공구 비용 절감(개념)
가공 안정성 향상 → 이송/절삭 조건 최적화 → 공구 마모 균일화 → 공구 교체 주기 연장 기대
※ 상기 내용은 카탈로그 기반의 개략 안내이며, 실제 사양/성능은 모델·공구·가공조건에 따라 달라질 수 있습니다.
